Friedrich Deckel SOE – Afiadora de ferramentas de precisão com sistema ótico

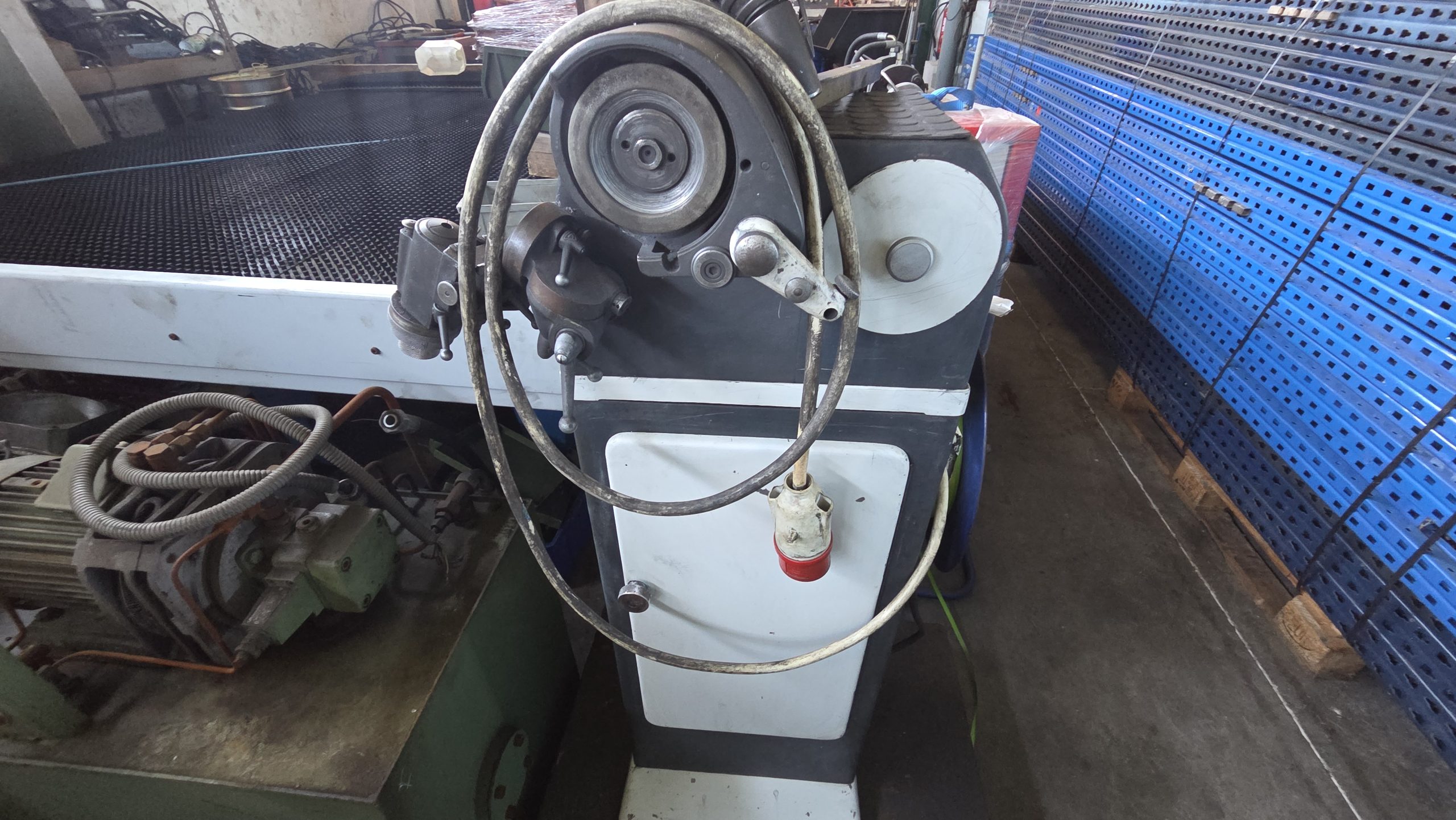

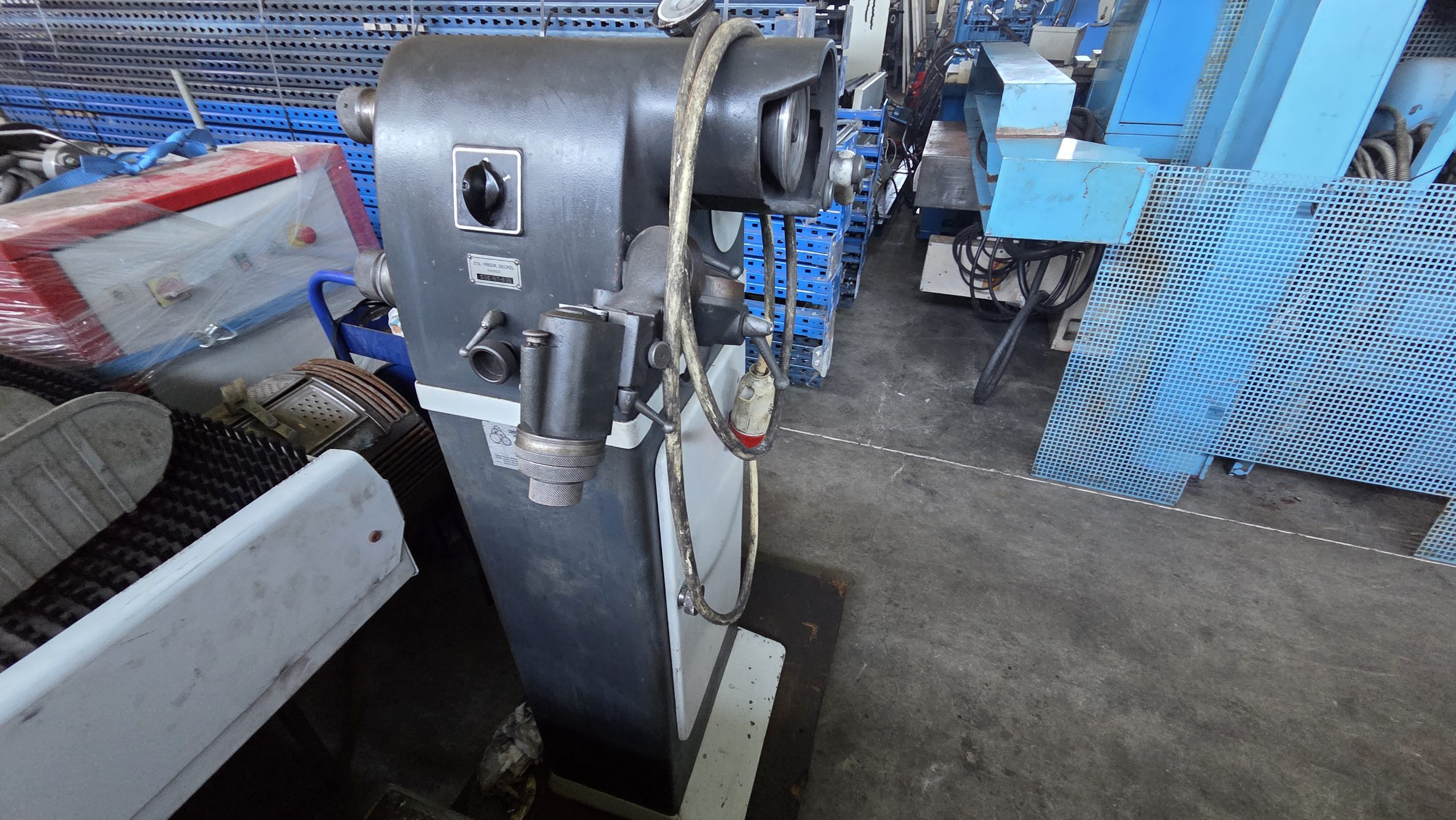

Afiadora / retificadora de ferramentas Friedrich Deckel SOE (Single Lip Tool & Cutter Grinder), com sistema ótico de visualização para apoio ao posicionamento e controlo geométrico durante a afiação. Indicada para afiação de ferramentas de corte de precisão, ferramentas de gravação e fresas de um só gume.

Identificação da máquina

• Fabricante: Friedrich Deckel (ETS. FRIEDR. DECKEL, Vaduz, conforme placa)
• Modelo: SOE

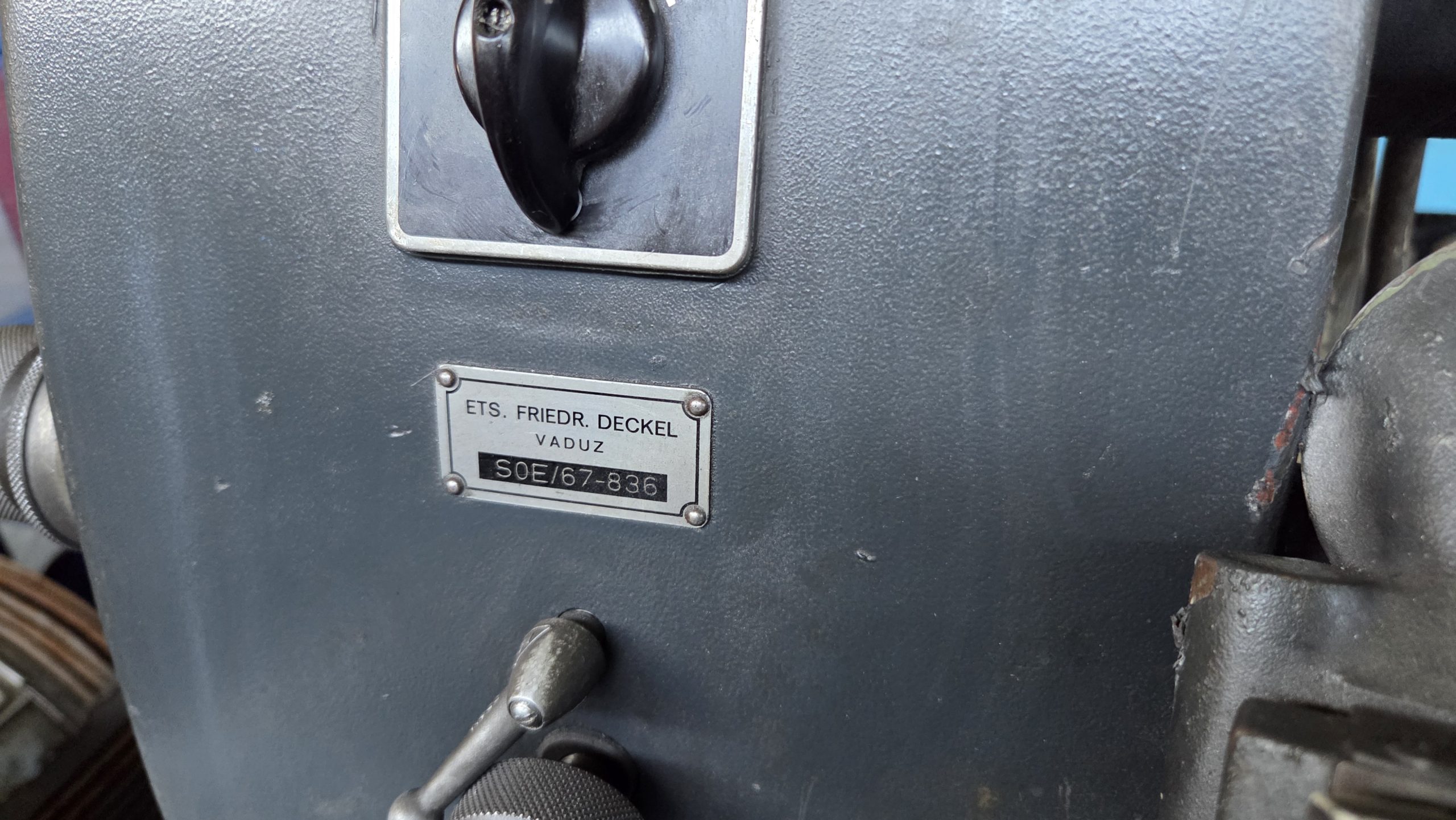

• Identificação na placa: SOE/67-836
• Tipo: Afiadora / retificadora de ferramentas manual com ótica
• Ano de fabrico: não confirmado
• Estado: usada; funcionamento não testado ou confirmado
• Localização: Marinha Grande, Portugal

Dados técnicos de referência do modelo SOE

• Velocidade da mó de retificação: aprox. 4.500 rpm
• Dimensões típicas da mó: Ø 100 × 50 × 20 mm
• Capacidade de fixação por pinça: até aprox. Ø 17,5 mm
• Comprimento máximo típico de afiação: aprox. 90 mm
• Amplitude do ângulo de afiação: 0–180° (configuração de referência)
• Potência de motor típica: aprox. 0,55 kW (por confirmar na chapa do motor desta unidade)

Nota: os valores acima são dados de referência de máquinas Deckel SOE e devem ser confirmados nesta unidade antes da venda; o ano, as dimensões exatas, a alimentação elétrica e o peso não foram verificados.

Equipamento e acessórios visíveis nas fotografias

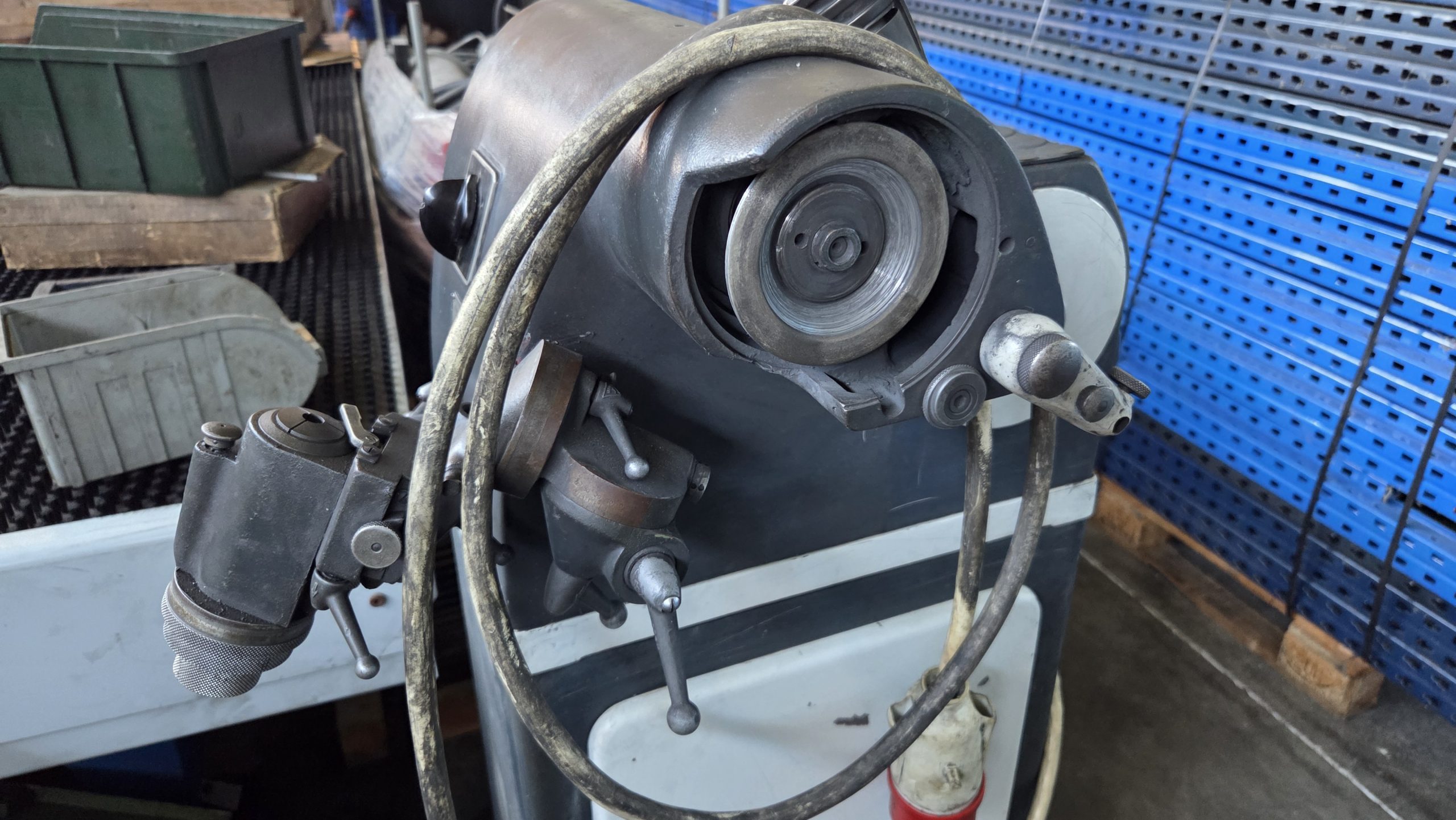

• Cabeçote de afiação orientável com ajustes manuais
• Mó instalada e suporte da mó

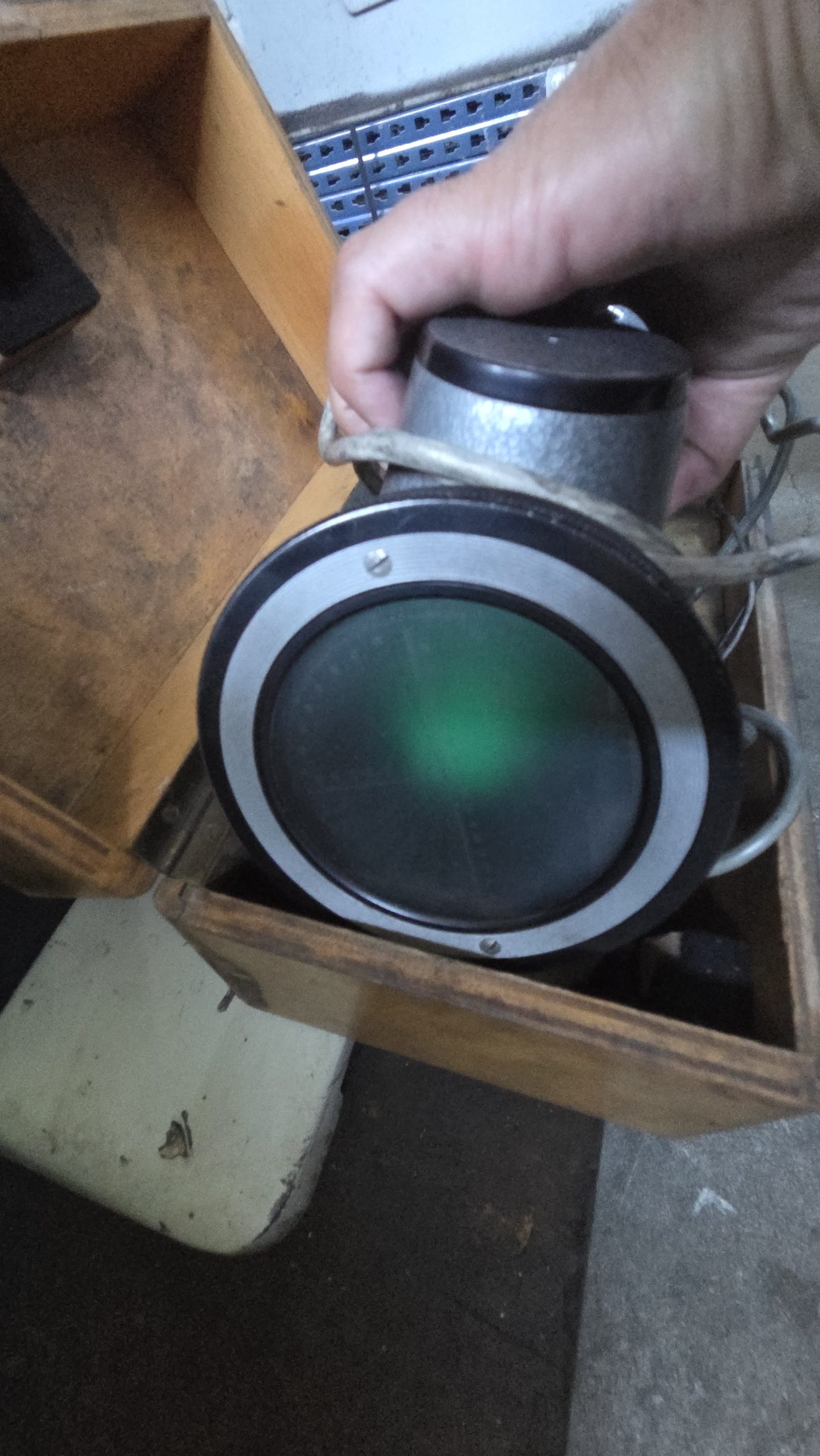

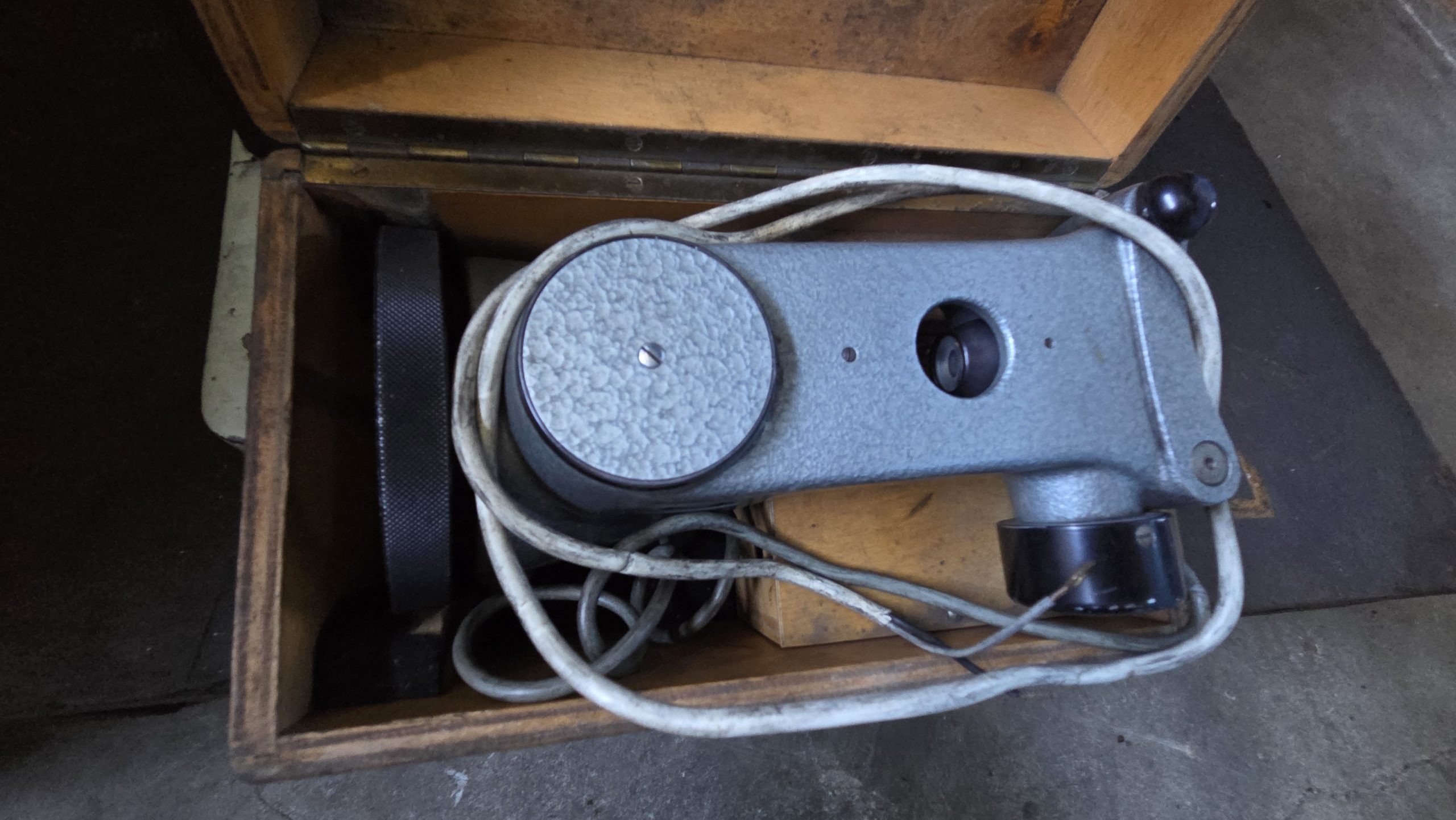

• Sistema ótico de visualização / medição com visor verde e caixa de madeira
• Conjunto de pinças de fixação em compartimento próprio

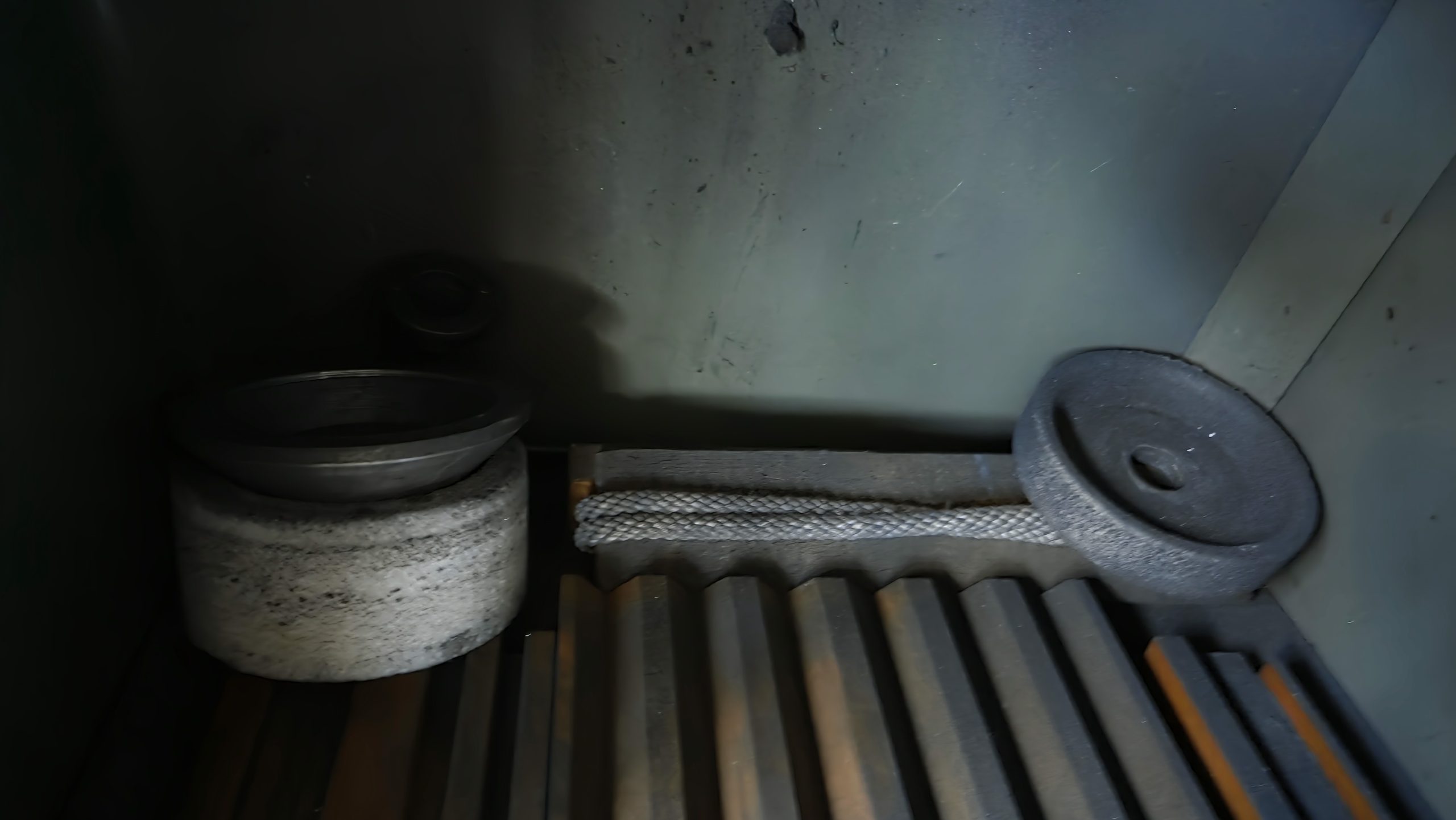

• Base de apoio com compartimento de arrumação

Aplicações

Afiação de fresas e ferramentas de corte de um só gume, ferramentas de gravação, ferramentas especiais e pequenos instrumentos para ferramentarias, oficinas de precisão e fabricação de moldes.

Condições de venda: equipamento usado. Disponibilidade, preço, inspeção e transporte sob consulta. O fornecimento inclui apenas os acessórios presentes e confirmados na inspeção.
